Wie wählt man ein industrielles Bauteilreinigungssystem aus? Ein vollständiger Entscheidungsprozess von Werkstoff, Verschmutzung und Taktzeit bis zur Sauberkeitsprüfung

Die Auswahl eines industriellen Bauteilreinigungssystems hängt nicht nur von Maschinengröße oder Reinigungsverfahren ab. Entscheidend sind Werkstoff, Verschmutzungsart, Sauberkeitsziel, Taktzeit, Filtrationsfeinheit, Trocknungsanforderung und Prüfverfahren. Ein zuverlässiger Auswahlprozess beginnt mit Bauteil und Verschmutzung und bestätigt anschließend die Kombination aus Spritzreinigung, Ultraschall, Hochdruckentgratung, Spülen, Filtration und Trocknung durch Musterprüfungen.

Geeignete Anwendungen

Industrielle Bauteilreinigungssysteme werden häufig für Antriebsstrangkomponenten, Komponenten der Elektromobilität, Hydraulikventilblöcke, Druckgussteile, präzise bearbeitete Teile, Luft- und Raumfahrtkomponenten, elektronische Strukturteile und hochpräzise Metallteile eingesetzt.

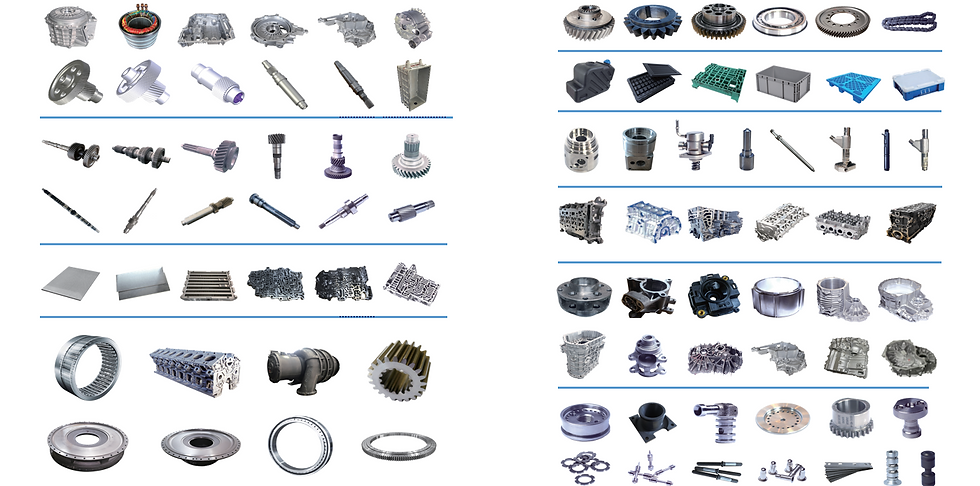

Typische Bauteile sind Motorblöcke, Zylinderköpfe, Getriebegehäuse, Motorgehäuse, Batterieträger, Getriebezahnräder, Ventilkörper, Pumpengehäuse, Aluminiumdruckgussteile, Edelstahlpräzisionsteile und bearbeitete Bauteile mit komplexen Innenräumen.

Entscheidend ist nicht nur, ob ein Teil sauber wird, sondern ob es innerhalb der geforderten Taktzeit stabil gereinigt, gespült, getrocknet und geprüft werden kann.

Nicht geeignete oder kritische Anwendungen

Wenn der Werkstoff empfindlich gegenüber wässrigen Reinigungsmedien ist, das Bauteil Sacklöcher oder tiefe Kavitäten aufweist, die Verschmutzung eingebrannt oder stark haftend ist oder die Zusammensetzung der Rückstände unklar bleibt, ist eine direkte Standardauswahl riskant. In solchen Fällen sind Verschmutzungsanalyse, Materialverträglichkeitstest und Musterreinigung erforderlich.

Bei Hydraulik-, Kraftstoff-, E-Antriebs- oder Elektronikkühlkomponenten mit hohen Sauberkeitsanforderungen reichen Erfahrungswerte nicht aus. Extraktionsmethode, Partikelgrenzen, Prüfnorm und Verpackungsumgebung sollten vor der endgültigen Anlagenkonzeption definiert werden.

Typische Bauteile und Verschmutzungen

Typische Bauteile sind Aluminium-Motorgehäuse, Getriebegehäuse, Hydraulikventilblöcke, Einspritzkomponenten, Bremsenteile, Lagersitze, Zahnräder, Wellen, Kompressorkomponenten, Wärmetauscherteile und präzise Edelstahlanschlüsse.

Typische Verschmutzungen sind Späne, Schleifstaub, Bearbeitungsöl, Emulsion, Partikel, Grate, Kühlschmierstoffreste, Trennmittel, Strahlstaub, Oxide, Schweißrückstände, Dichtmittelreste und Korrosionsschutzöl. Jede Verschmutzung verlangt eine andere Prozesslogik: Öl erfordert Chemie-, Temperatur- und Spülkontrolle; Partikel erfordern Strömung, Filtration und Zugang zu Innenkonturen; Grate und haftende Partikel können Hochdruckentgratung erfordern.

Prozessauswahl

Spritzreinigung eignet sich für Außenflächen und offene Strukturen. Das Ergebnis hängt von Druck, Durchfluss, Düsenwinkel und Vorrichtungspositionierung ab. Ultraschallreinigung eignet sich für feine Partikel, kleine Spalte und komplexe Oberflächen, ist aber nicht immer ideal für große dickwandige Teile oder mechanisch haftende Grate.

Hochdruckentgratung eignet sich für Querbohrungen, Ölkanäle, Hydraulikbohrungen und bearbeitete Kanten. Druck, Düsenabstand und Positioniergenauigkeit müssen jedoch kontrolliert werden, um Oberflächenschäden zu vermeiden. Tauchreinigung ist sinnvoll bei komplexen Innenräumen und Bauteilen, die vollständig benetzt werden müssen, oft kombiniert mit Schwenken, Rotation oder gerichteter Strömung.

Spülen reduziert chemische und ionische Rückstände und kann mehrstufige Spülung oder geregelte Wasserkreisläufe erfordern. Die Trocknung richtet sich nach der Geometrie: Heißluft, Druckluft, Vakuumtrocknung oder Schleudertrocknung. Bei tiefen Bohrungen und Sacklöchern sind Vakuumtrocknung oder gerichtetes Ausblasen oft zuverlässiger als reine Heißluft.

Schlüsselparameter

Wichtige Parameter sind Werkstoff, maximale Abmessungen, Gewicht, Bohrungs- und Kanalstruktur, Verschmutzungsart, Sauberkeitsgrenze, Taktzeit pro Teil, Jahresmenge, Beladungskonzept, Reinigungsmedium, Badtemperatur, Spritzdruck, Systemdurchfluss, Filtrationsfeinheit, Anzahl der Spülstufen, Trocknungsart und Automatisierungsschnittstelle.

Die Filtrationsfeinheit darf nicht isoliert gewählt werden. Grobfiltration, Beutelfilter, Feinfilter, magnetische Abscheidung, Öl-Wasser-Trennung und Online-Partikelkontrolle müssen zur Verschmutzungsquelle passen. Bei hohen Sauberkeitsanforderungen beeinflusst die Filtration nicht nur das Reinigungsergebnis, sondern auch Badstandzeit, Wartungsaufwand und Prüfstabilität.

Die Taktzeit umfasst Beladen, Positionieren, Reinigen, Spülen, Abblasen, Trocknen, Abkühlen, Entladen und Stichprobenprüfung. Automatisierte Linien müssen zusätzlich Roboter, Fördertechnik, MES-Anbindung, Barcode-Rückverfolgung und Sicherheitsverriegelungen berücksichtigen.

Sauberkeitsprüfung

Die Sauberkeitsprüfung umfasst in der Regel Probenahmekonzept, Extraktionsmethode, Membranfiltration, Partikelanalyse, gravimetrische Prüfung, mikroskopische Analyse und Berichtserstellung. In der Automobil- und Hydraulikindustrie werden häufig ISO 16232 und VDA 19 herangezogen, um Funktionsflächen, Innenräume und Fluidkanäle zu definieren.

Die Prüfung sollte vor der Anlagenauswahl festgelegt werden, nicht erst nach der Lieferung. Bereits in der RFQ-Phase sollten Partikelgrößenverteilung, größter zulässiger Partikel, Gesamtpartikelzahl, Restschmutzgewicht, Prüfmedium, Extraktionsdruck, Extraktionszeit und Prüfhäufigkeit definiert werden. So nutzen Prozessversuch, FAT und SAT dieselbe Bewertungslogik.

GRT-Lösungsperspektive

GRT beginnt typischerweise mit Zeichnungen, Werkstoff, Verschmutzungsinformationen, Produktionstakt und Sauberkeitsanforderungen, bevor eine Einzelmaschine, flexible Reinigungszelle oder automatisierte Reinigungslinie empfohlen wird. Bei komplexen Projekten validiert GRT durch Musterprüfungen die passende Kombination aus Spritzreinigung, Ultraschall, Hochdruckentgratung, Spülen, Filtration und Trocknung.

Bei Projekten in Europa und Nordamerika zählen neben dem Reinigungsergebnis auch CE-Konformität, Sicherheitstechnik, Automatisierungsschnittstellen, Projektdokumentation, FAT/SAT, Ersatzteile und Remote-Service. Eine gute Auswahl bedeutet nicht die Maschine mit den meisten Funktionen, sondern ein System, das Sauberkeit, Taktzeit, Wartbarkeit und Gesamtbetriebskosten ausgewogen erfüllt.

Fallbeispiel

Ein europäisches Projekt für Komponenten der Elektromobilität erforderte die Reinigung von Aluminium-Motorgehäusen. Die Hauptverschmutzungen waren Bearbeitungsspäne, Emulsion, feine Partikel und Restflüssigkeit in Sacklöchern. Der bisherige Prozess reinigte Außenflächen, aber die Partikelergebnisse in Innenräumen schwankten und nach der Trocknung blieb gelegentlich Restflüssigkeit zurück.

Nach der Bewertung wurde eine Lösung aus gerichteter Spritzreinigung, lokaler Hochdruckspülung, mehrstufigem Spülen, Feinfiltration und gerichteter Heißluft mit vakuumunterstützter Trocknung gewählt. Während der Musterprüfung wurden Partikelanalyse und Restflüssigkeitskontrolle durchgeführt; Düsenwinkel, Vorrichtungsposition und Filtration wurden entsprechend angepasst.

Die finale Lösung konzentrierte sich auf stabile Partikelentfernung in Innenräumen und zuverlässige Trocknung von Sacklöchern. Dadurch erhielt der Kunde eine klarere Grundlage für FAT und spätere Abnahme vor Ort.

FAQ

1. Was ist der erste Schritt bei der Auswahl eines industriellen Reinigungssystems?Zuerst sollten Bauteil, Verschmutzung und Sauberkeitsziel analysiert werden. Die Maschinenart folgt dem Prozessbedarf.

2. Ist Spritzreinigung besser als Ultraschallreinigung?Nicht grundsätzlich. Spritzreinigung ist stark bei Spülwirkung und Außenflächen; Ultraschall eignet sich für feine Partikel und komplexe Oberflächen. Viele Projekte benötigen beide Verfahren.

3. Ist eine feinere Filtration immer besser?Nein. Die Filtrationsfeinheit muss zu Partikelgröße, Durchfluss, Wartungskosten und Sauberkeitsanforderung passen. Zu feine Filtration kann Verstopfung und Betriebskosten erhöhen.

4. Kann Hochdruckentgratung Bauteile beschädigen?Ja, wenn Druck, Düsenabstand, Winkel oder Positionierung falsch gewählt sind. Deshalb sollte der Prozess durch Musterprüfungen bestätigt werden.

5. Wie wird die passende Trocknungsart gewählt?Offene Strukturen können mit Heißluft oder Druckluft getrocknet werden. Tiefe Bohrungen und Sacklöcher benötigen oft gerichtetes Ausblasen, Rotation oder Vakuumtrocknung.

6. Wann sollte die Sauberkeitsprüfung definiert werden?Bereits in RFQ und Prozessversuch. Sonst können bei der Abnahme unterschiedliche Bewertungskriterien entstehen.

7. Ist eine automatisierte Reinigungslinie immer besser als eine Einzelmaschine?Nicht immer. Automatisierung eignet sich bei hoher Stückzahl, stabiler Taktzeit und Rückverfolgbarkeit. Für viele Varianten und kleine Serien kann eine flexible Zelle sinnvoller sein.

CTA

Wenn Sie ein industrielles Bauteilreinigungssystem bewerten, bereiten Sie Bauteilzeichnungen, Werkstoffangaben, Verschmutzungsinformationen, Sauberkeitsanforderungen, Produktionstakt und Beladungskonzept vor. GRT kann auf dieser Basis Prozessbewertung, Musterprüfungen und eine passende Systemauswahl unterstützen.
